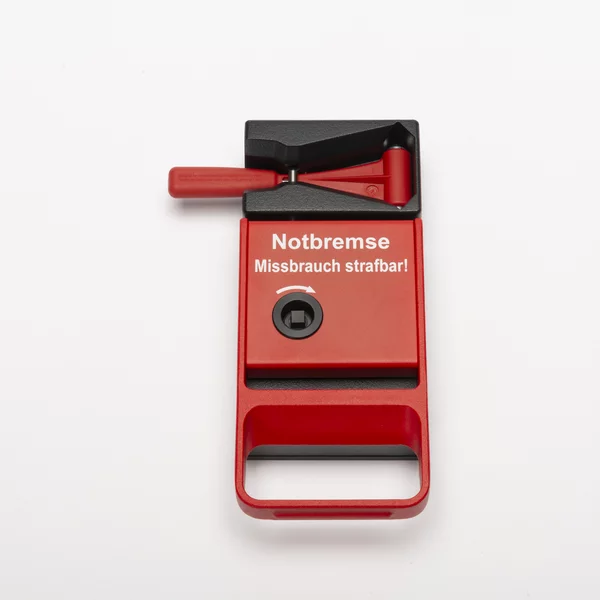

Notbremsschalter mit Notfallhammer
KIEPE NBS 400

Beim KIEPE NBS 400 mit Nothammer wurden die Baugruppen Nothammerhalterung und Notbremsschalter auf einer gemeinsamen Grundplatte zu einer Einheit zusammengefasst. Der Notbremsschalter Kiepe NBS 400 erlaubt die Entnahme des Nothammers aus einer Halterung nach Betätigung des Notbremsschalters. Damit wird der Diebstahl des Nothammers erschwert.
Die Nothammerhalterung kann wahlweise so montiert werden, dass der Griff des Nothammers links oder rechts übersteht. Als Notbremsschalter wird der KIEPE NBS 400 eingesetzt. Durch Ziehen des Handgriffes erfolgt – nach Überwindung eines Druckpunktes – die nicht beeinflußbare Auslösung eines Kraftspeichers, durch den gleichzeitig zwangsöffnende Kontakte und die Verriegelung betätigt werden. In diesem Zustand ist die Entnahme des Nothammers aus der Halterung möglich. Die Entriegelung erfolgt mit Steckschlüssel¹, wobei der Handgriff durch Federkraft zurückgestellt wird. Die Befestigungsschrauben sind vor der Betätigung nicht zugänglich. Eine Verplombung ist möglich. Auf dem Gehäuse kann eine Beschriftung² aufgedruckt werden. Mit 2 Wechslern als Kontaktbestückung ist kein Ausschnitt in der Montagefläche erforderlich.
¹ Nicht im Lieferumfang enthalten
² Bei Bestellung angeben
Technische Daten
Typ | KIEPE NBS 400 mit Nothammer |
---|---|
Bemessungsisolationsspannung | DC 110V +25/-30% |
Umgebungstemperatur | -25 ... +70° C |
Schutzart¹ | IP 40. |
Entriegelung² | Vierkant/Dreikant |
Kontakte (Wechsler, 3 Anschlüsse)⁵ | 2 |
Thermischer Dauerstrom | 10 A |
Bemessungsausschaltvermögen (24 V/110 V)³ ⁴ | 6A/0,3A |
Anschluss | Flachstecker 6,3 mm |
Gewicht ca. | 1,8 kg |
Farbe² | RAL 3000 / RAL 3020 (rot), Halterung/Grundplatte: RAL 9005 |
Betätigungskraft ca. | 100N (ohne Verplombung) |
Betätigungshub ca. | 15 mm |
¹ Nach Montage und nicht betätigt für Baugruppe Notbremsschalter
² Bei Bestellung angeben
³ DC 13
⁴ Min. Last 10V/ 30mA für neue Schalter
⁵ 3 Wechsler möglich wenn Ausschnitt in der Montagefläche machbar
Technische Zeichnung
Standard-Gerät | KIEPE NBS 500 |
---|---|
Bestell-Nr. | 92.049 591.302 |
Entriegelung | Vierkant-Bolzen 8x8 mm |
Schutzart | IP 54 nach Montage |
Farbe (rot) | RAL 3000 |
Beschriftung⁵ | Notbremse / Mißbrauch strafbar |
Betätigungskraft ca. | 100 N (ohne Verplombung) |
⁵ Ohne Beschriftung mit Bestell-Nr. 92.049 591.304
